מאב טיפוס לייצור המוני: תהליך פיתוח הסוללה הסבר

בעולם המתפתח-מהיר של היום של חשמול ואנרגיה מתחדשת, סוללות הפכו ללב הפועם של חדשנות-מרכבים חשמליים (EV) ועד לאופניים חשמליים-, מערכות אחסון אנרגיה והתקנים חכמים. עם זאת, הפיכת קונספט סוללה למוצר-מהימן המיוצר הוא הרבה יותר מתרגיל טכני; זהו מסע הנדסי מורכב הדורש שיתוף פעולה- בין תחומי, שליטה מדויקת ואופטימיזציה מתמשכת.

מאמר זה מנחה אותך בתהליך הפיתוח המלא של הסוללה, מאב-טיפוס ועד לייצור המוני, ומסביר כיצד יצרני OEM/ODM מקצועיים הופכים רעיונות לחבילות סוללות אמיתיות-מוכנות לשוק.

מדוע פיתוח סוללות הוא הנדסת מערכת

פיתוח סוללה אינו פשוט הרכבת תאים לחבילה. זהו תהליך הנדסת מערכת המשלב אלקטרוכימיה, מדעי החומרים, תכנון מכני, אלקטרוניקה וידע ייצור-.

סוללה מוצלחת חייבת להגיע לאיזון עדין בין:

• ביצועים: צפיפות אנרגיה, חיי מחזור, מהירות טעינה
• בטיחות: יציבות תרמית, עיצוב מגן, תאימות לאישורים
• עלות ויכולת ייצור: עיצוב ניתן להרחבה ויעילות שרשרת האספקה

במערכות האקולוגיות של ליתיום-יון ו-LiFePO₄ של היום, כל החלטת עיצוב-מכימיה של תאים ועד אלגוריתם BMS-משפיעה על העלות הסופית, הביצועים והבטיחות. הבנת האיזון ברמת המערכת-זה המפתח לפיתוח מוצר יעיל ולתחרותיות בת קיימא.

שלב 1: הגדרת דרישות ועיצוב קונספט

כל פרויקט סוללה גדול מתחיל בהגדרה ברורה של מה המוצר חייב להשיג.

ניתוח שוק ודרישות טכניות

לתעשיות שונות יש סדרי עדיפויות שונים בתכלית:

• סוללות EV: התמקדו בצפיפות אנרגיה ויכולת-טעינה מהירה
• סוללות-אופניים או-קטנועים חשמליים: תעדוף גודל, משקל ועמידות
• מערכות אחסון אנרגיה: דגש על חיי מחזור ויעילות עלות
• אלקטרוניקה לצרכן: דורשים קומפקטיות ובטיחות

צרכי שוק אלו מתורגמים לפרמטרים טכניים כגון מתח נומינלי, קיבולת, התנגדות פנימית, חיי מחזור, קצב פריקה וטמפרטורת פעולה. במקביל, מפתחים חייבים לשקול אילוצי עלות, שכן חומרים כמו חומרים פעילים קתודה (למשל, NCM, LFP) ואלקטרוליטים מהווים 60-70% מהעלות הכוללת.

עיצוב קונספט ואימות היתכנות

ברגע שמפרטים מרכזיים מוגדרים, המהנדסים בוחרים את כימיה התא (LFP לבטיחות וחיים ארוכים, NCM לצפיפות גבוהה יותר) ומתחילים במודלים תלת-ממדיים ובתכנון מארז אב-טיפוס.

דוגמאות מוקדמות נעשות לרוב באמצעות עיבוד שבבי CNC או הדפסת תלת מימד, מה שמאפשר לצוותים לאמת במהירות את המבנה, הגודל והעיצוב התרמי לפני השקעה בתבניות-לייצור המוני.

שלב 2: פיתוח אב טיפוס הנדסי

לאחר אימות הרעיון, הפרויקט עובר לאב-טיפוס הנדסי-הגשר בין רעיון למוצר שניתן לייצור.

פיתוח מערכות חומרים ואלקטרודות

שלב זה מתמקד ב-כיוונון עדין של ניסוחי קתודה/אנודה, אחידות ציפוי ובקרת תמיסה.

• קתודה: לרוב בסיס רדיד אלומיניום; עובי הציפוי וצפיפות הלחיצה-(3.3-3.5 גרם/ס"מ³ עבור NCM) משפיעים ישירות על הקיבולת.
• אנודה: בסיס רדיד נחושת; איזון בין תכולת גרפיט וסיליקון קובע את יציבות המחזור.
• אלקטרוליט: תוספים וריכוז מלח Li- מותאמים להיווצרות SEI יציבה ועכבה נמוכה.

עיצוב ניהול מכני ותרמי

מבנה הסוללה חייב להבטיח קשיחות, בידוד ופיזור חום יעיל.

מידול תרמי עוזר לשמור על הבדלי טמפרטורה בטווח של ±2 מעלות בתוך מודולים-הקריטיים להארכת חיי השירות.

חלק מהחבילות המתקדמות משלבות חומרים-לשינוי שלב או צינורות חום כדי לשלוט בתנאים קיצוניים.

פיתוח מערכת ניהול סוללות (BMS).

ה-BMS פועל כ"מוח" של הסוללה, מנהל בטיחות, מאזן אנרגיה ותקשורת.

פונקציות הליבה כוללות:

אומדן SOC/SOH מדויק (באמצעות מסנני קלמן אדפטיביים, שגיאה קטנה או שווה ל-3%)

איזון תאים לשיפור יכולת שמישה

תיאום תרמי עם מערכת הקירור

עמידה בתקני הבטיחות הפונקציונלית ISO 26262

בדיקת החומרה-ב-ה-לולאה (HIL) מבטיחה שה-BMS פועל בצורה מהימנה בכל תנאי התקלה.

שלב 3: פיתוח תהליכים וייצור פיילוט

לפני ייצור המוני, המהנדסים חייבים לאמת שניתן לשכפל בעקביות את כוונת התכנון בקנה מידה.

תהליך ייצור אלקטרודות

זה כרוך בשליטה מדויקת של ערבוב, ציפוי, ייבוש וקלנדר:

• צמיגות תמיסה אופטימלית מבטיחה ציפוי והדבקה אחידים.
• ציפוי דו-צדדי-מגביר את התפוקה אך דורש בקרת מתח מתקדמת.
• קלנדרינג מגדיר את צפיפות האלקטרודות; דחיסה מוגזמת פוגעת בחיי המחזור.

הרכבה ויצירת תאים

תלוי בגורם הצורה:

• תאי פצע יעילים עבור פורמטים גליליים (מהירות של עד 4 PPM).
• תאים מוערמים משיגים צפיפות אנרגיה גבוהה יותר ועקביות טובה יותר, המועדפים עבור עיצובים מוצקים- או כיס.

תהליכי היווצרות והזדקנות הם קריטיים-טעינה הדרגתית בונה שכבת SEI יציבה, ודירוג קיבולת מדויק מבטיח עקביות המוצר.

שלב 4: בדיקה, אימות והסמכה

שום סוללה לא נכנסת לשוק ללא אימות מקיף כדי להבטיח בטיחות, ביצועים ועמידות.

מבחני ביצועים ומחזוריות

סוללות עוברות הערכות מרובות-מצבים:

• קיבולת והתנגדות פנימית בטמפרטורות שונות (-30 מעלות -60 מעלות)
• חיי מחזור ב-25 מעלות ו-45 מעלות תחת טעינה/פריקה של 1C
• הזדקנות יומן במהלך אחסון-בטמפרטורה גבוהה

בדיקות בטיחות

כולל בדיקות טעינת יתר,-קצר, ריסוק, רטט, הלם תרמי וחדירת ציפורניים.

הדמיית בריחת תרמית היא קריטית כדי להעריך את התפשטות החום-מרווח תאים חזק ותכנון אוורור יכולים לעכב את תגובת השרשרת ביותר מ-15 דקות.

תאימות ואישורים

בהתאם לשוקי היעד, ההסמכה עשויה לכלול:

• UN38.3, CE, IEC62133 - ליצוא והובלה
• UL2271/1973, SAE J2929 - לתקנים בצפון אמריקה
• GB38031 - עבור סוללות EV China

תכנון אישור 3-6 חודשים קדימה מונע עיכובים בייצור ומבטיח משלוח עולמי חלק.

שלב 5: ייצור המוני ושיפור מתמיד

לאחר השלמת התכנון והאימות, הפרויקט נכנס לייצור המוני-כאשר דיוק הנדסי פוגש משמעת של המפעל.

הגדרת קו ייצור ואימות

מפעלי סוללות ליתיום מודרניים משיגים למעלה מ-80% אוטומציה.

חיתוך לייזר, ערימה מדויקת וריתוך אוטומטי מבטיחים עקביות, בעוד ש-PPAP (תהליך אישור חלקי ייצור) מאמת ערכי CPK מעל 1.33 עבור פרמטרים קריטיים.

בקרת איכות וניהול שרשרת אספקה

הטמעת מערכות MES ו-SPC מאפשרת-מעקב בזמן אמת אחר 200+ נקודות בקרת איכות, ומפחיתה את שיעורי הדחייה בשיעור של עד 40%.

חומרי גלם (למשל, גודל חלקיקי אבקת קתודה, תכולת לחות) מנוטרים כדי להבטיח עקיבות ויציבות-לטווח ארוך.

אופטימיזציה מתמשכת

ייצור המוני הוא לא הסוף-זה ההתחלה של שיפור מתמיד.

באמצעות משוב מלקוחות וניתוח נתוני שטח, המהנדסים יכולים לחדד את המבנה, לבצע אופטימיזציה של אלגוריתמי BMS (באמצעות עדכוני OTA), ולהכין שדרוגים של-הדור הבא כגון שילוב מצב מוצק- או פלטפורמות טעינה מהירה יותר.

מַסְקָנָה

המסע מאב טיפוס לייצור המוני משקף את האמנות השיתופית של ההנדסה המודרנית-שילוב חלק של מדע, עיצוב וייצור. כל שלב דורש מומחיות, בדיקות ועבודת צוות על פני אלקטרוכימיה, תכנון מכני ומערכות תוכנה. ככל שטכנולוגיות-הדור הבא כמו סוללות-מצב מוצק ונתרן-תבשילו, התהליך יתפתח.

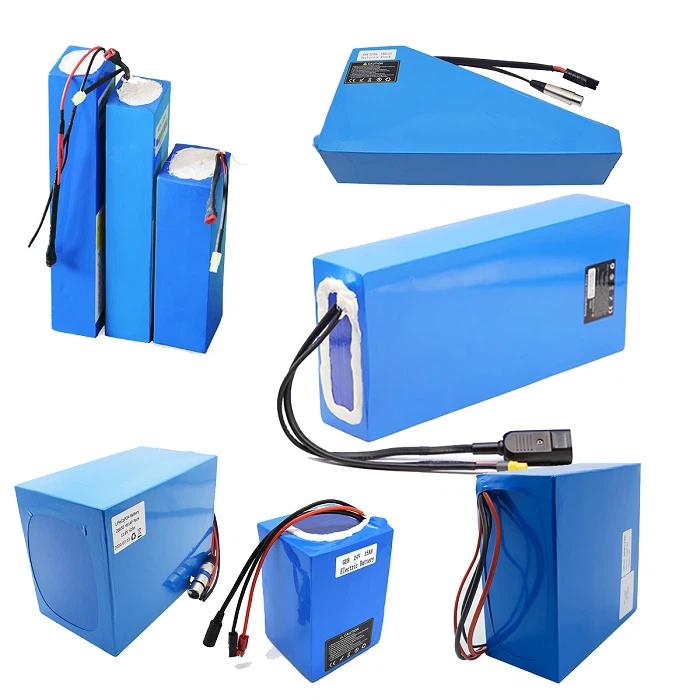

GEB הוא מותג תחת General Electronics Technology Co., LTD, ומקצועןיצרן של -סוללות לאופניים חשמליים.

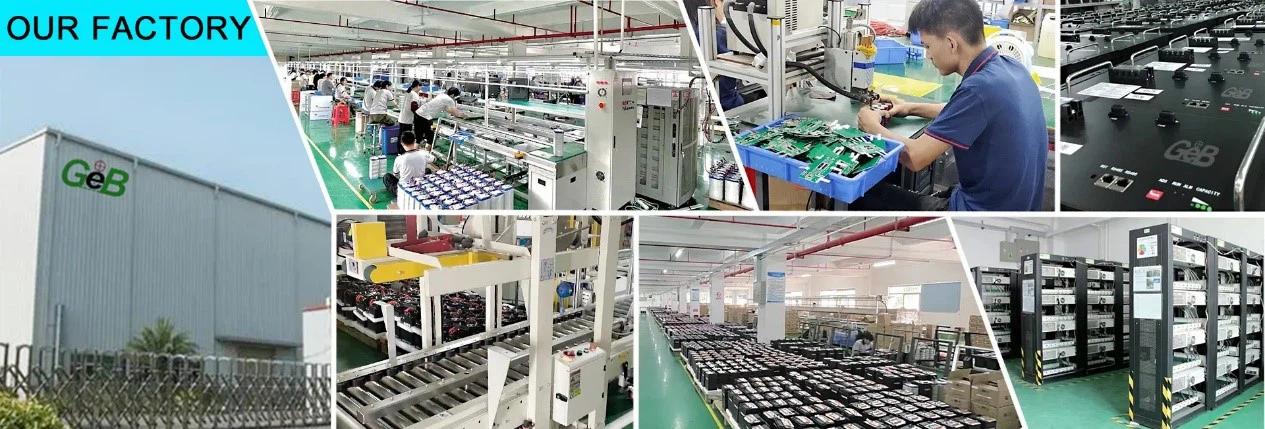

מאז הקמת המפעל שלנו ב-2009, GEB התמסרה לספק סוללות ליתיום- באיכות גבוהה,-גבוהות וידידותיות לסביבה עבור שווקי האופניים האלקטרונים- באירופה ובצפון אמריקה. במהלך השנים, בנינו מוניטין חזק בקרב לקוחות גלובליים על ידי שמירה על ערכי הליבה שלנו של חדשנות, איכות, שירות ואחריות.
