איך להכין ערכת סוללות 48V 20Ah - מדריך מקיף

בתחום האופניים החשמליים, הביצועים והאמינות של ערכת הסוללות הם המפתח לקביעת הביצועים הכוללים של האופניים החשמליים. ערכת הסוללות לאופניים חשמליים 48V 20Ah היא עיצוב נפוץ יותר כיום. כיצרנית סוללות מובילה, מדריך מקיף זה יסביר מהי ערכת סוללות של 48V 20Ah ויסביר את כל התהליך של יצירת ערכת סוללות 48V 20Ah.

הבנת יסודות הסוללה

לפני שצולל לפרטים הספציפיים של בניית ערכת סוללות, חיוני להבין כמה מושגים בסיסיים הקשורים לסוללות.

מתח וקיבולת

מתח (V):זהו מדד הפוטנציאל החשמלי. מתח גבוה יותר מציין יותר כוח זמין להנעת המנוע של האופניים האלקטרוניים שלך. ערכת סוללות 48V נפוצה עבור אופניים חשמליים, ומציעה איזון טוב בין כוח ויעילות.

קיבולת (אה):נמדד באמפר-שעה (Ah), נתון זה מייצג כמה אנרגיה יכולה הסוללה לאגור. סוללת 20Ah יכולה באופן תיאורטית לספק 20 אמפר לשעה אחת או אמפר 1 למשך 20 שעות. ככל שהקיבולת גדולה יותר, כך תוכל לרכוב על האופניים האלקטרוניים שלך זמן רב יותר ללא טעינה.

ואט-שעה (Wh)

כדי להבין טוב יותר את קיבולת האנרגיה של הסוללה שלך, אתה יכול לחשב וואט-שעה (Wh) באמצעות הנוסחה:

Wh=V×Ah

עבור ערכת סוללות 48V 20Ah, קיבולת האנרגיה תהיה:

48V×20Ah=960Wh

זה אומר שהסוללה שלך יכולה לספק 960 וואט לשעה אחת, או 480 וואט לשעתיים, מה שהופך אותה למתאימה לרכיבות בינעירוניות.

סוגי סוללות

הבחירה בכימיה של הסוללה היא קריטית. בעוד שסוללות עופרת חומצות נמצאות בשימוש נפוץ, הן כבדות ופחות יעילות מסוללות ליתיום. סוללות ליתיום-יון, במיוחד ליתיום פולימר (LiPo) ו-ליתיום ברזל פוספט (LiFePO4), מציעות צפיפות אנרגיה גבוהה יותר, משקל קל יותר ומחזורי חיים ארוכים יותר, מה שהופך אותן לאידיאליות עבור יישומי eBike.

חיבורים סדרתיים ומקבילים

בעת עיצוב ערכת הסוללות שלך, ההבנה כיצד לחבר סוללות היא חיונית. בדרך כלל תשתמש בשילוב של חיבורים סדרתיים ומקבילים.

חיבור סדרה

בחיבור סדרתי, המסוף החיובי של סוללה אחת מחובר למסוף השלילי של הסוללה הבאה. המתחים מסתכמים בעוד שהקיבולת נשארת זהה.

דוגמה: כדי ליצור ערכת סוללות של 48V, תצטרך לחבר 13 תאים של סוללת ליתיום-יון 3.7V בסדרה (3.7V x 13=48.1V).

חיבור מקביל

בחיבור מקביל, כל המסופים החיוביים מחוברים יחד, וכל המסופים השליליים מחוברים יחד. המתח נשאר זהה בזמן שהקיבולת מצטברת.

דוגמה: כדי להשיג קיבולת של 20Ah, אתה יכול לחבר שני תאים של 10Ah במקביל.

בחירת התצורה שלך

שילוב של חיבורים סדרתיים ומקבילים מאפשר לך להתאים אישית את ערכת הסוללות שלך. לדוגמה, ייתכן שיש לך 13 תאים בסדרה, כל אחד 20Ah, כדי ליצור ערכת סוללות חזקה ואמינה של 48V 20Ah.

הכנת החומרים שלך

לפני שתתחיל לבנות, אסוף את החומרים והכלים הדרושים:

חומרים

• תאי סוללה: בחר בתאי ליתיום-יון באיכות גבוהה, וודא שהם מדורגים עבור המתח והקיבולת הדרושים לך.
• מערכת ניהול סוללות (BMS): רכיב זה מגן על הסוללה מפני טעינת יתר, פריקה עמוקה וקצר חשמלי, ומבטיח בטיחות ואריכות ימים.
• מחברים וחיווט: השתמש בחוט ובמחברים מתאימים כדי להתמודד עם הזרם ללא התחממות יתר.
• צינורות כיווץ חום: לבידוד והגנה.
• מארז סוללות: כדי לשכן ולהגן על ערכת הסוללות שלך.
• נתיך: לבטיחות נוספת, מנע זרימת זרם מוגזמת.

כְּלֵי עֲבוֹדָה

• מלחם: ליצירת חיבורים מאובטחים.
• מודד: לבדיקת מתח והמשכיות.
• חושפי חוטים: כדי להכין את החוטים שלך.
• אקדח חום: ליישום צינורות לכווץ חום.

עיצוב חבילת הסוללות שלך

עכשיו כשיש לך את החומרים שלך, הגיע הזמן לעצב את ערכת הסוללות שלך. הנה כמה שיקולים מרכזיים:

מַעֲרָך

תכנן את הפריסה של תאי הסוללה שלך. ודא שהם מתאימים היטב בתוך המתחם, ומאפשרים זרימת אוויר כדי למנוע התחממות יתר.

אסטרטגיית חיבור

החליטו על הסדרות והתצורה המקבילה שלכם. לדוגמה, אם אתה משתמש ב-18650 תאים, אתה יכול לסדר אותם ב-13s2p (13 בסדרה, 2 במקביל) עבור התקנה חזקה של 48V 20Ah.

תכונות בטיחות

שלב תכונות בטיחות בעיצוב שלך. ה-BMS צריך להיות נגיש בקלות לתחזוקה. הקפידו על היתוך תקין כדי למנוע עומסי יתר פוטנציאליים.

הוראות שלב אחר שלב

שלב 1: הכנת תא

בדוק כל תא עבור נזק או פגמים.

השתמש במולטימטר כדי לבדוק את המתח של כל תא. ודא שהם מתאימים באופן הדוק במתח.

שלב 2: חיבור תאים

• חיבור סדרה:

הלחמו את המסוף החיובי של התא הראשון למסוף השלילי של התא הבא.

חזור עד שכל התאים מחוברים בסדרה.

• חיבור מקביל (אם רלוונטי):

חבר את כל המסופים החיוביים יחד ואת כל המסופים השליליים יחד עבור תאים במקביל.

שלב 3: התקנת ה-BMS

חבר את ה-BMS לפי הוראות היצרן. בדרך כלל, זה כרוך בחיבור כל תא סדרה למסופי BMS המתאימים.

שלב 4: סגירת ערכת הסוללות

הנח את ערכת הסוללות המורכבת לתוך המארז.

השתמש בצינורות לכווץ חום כדי לכסות חיבורים חשופים ולהבטיח בידוד.

שלב 5: בדיקה סופית

לפני איטום המתחם, השתמש במולטימטר כדי לבדוק את המתח הכולל של החבילה. זה אמור לקרוא בסביבות 48V.

בדוק את פונקציונליות ה-BMS על ידי הדמיית מחזור טעינה ופריקה.

טעינה ותחזוקה

טְעִינָה

• השתמש במטען התואם למתח ולכימיה של הסוללה שלך. יש להשתמש במטען סוללת ליתיום 48V כדי להבטיח טעינה בטוחה.
• עקוב אחר תהליך הטעינה כדי למנוע טעינת יתר. ה-BMS יעזור לנהל את זה, אבל זה תרגול טוב לפקוח עליו עין.

עצות תחזוקה

• בדיקות סדירות: בדוק מעת לעת את המתח של תאים בודדים כדי לוודא שהם נשארים מאוזנים.
• ניטור טמפרטורה: ודא שהסוללה אינה מתחממת יתר על המידה במהלך הפעולה או הטעינה.
• ניקוי: שמור על מסופים נקיים וללא קורוזיה.

שאלות נפוצות (שאלות נפוצות)

1. כמה זמן תחזיק מעמד סוללת 48V 20Ah שלי?

אורך החיים של הסוללה תלוי בשימוש, הרגלי טעינה ותחזוקה. באופן כללי, סוללות ליתיום יכולות להחזיק מעמד בין 500 ל-1000 מחזורי טעינה.

2. האם זה בטוח להכין ערכת סוללות משלי?

אם נעשה בצורה נכונה ובטוחה, הכנת ערכת סוללות משלך יכולה להיות בטוחה. השתמש תמיד ברכיבים באיכות גבוהה ופעל לפי הנחיות הבטיחות.

3. מה אם אין לי ניסיון בהלחמה?

שקול לתרגל הלחמה על גרוטאות או פנה לעזרה ממישהו מנוסה. חיבורים נכונים הם חיוניים לבטיחות ולביצועים.

4. האם אני יכול להשתמש בסוללות עופרת חומצה במקום?

בעוד שאתה יכול להשתמש בסוללות עופרת, הן כבדות יותר ובעלות יעילות נמוכה יותר בהשוואה לסוללות ליתיום, מה שעלול להשפיע על הביצועים של האופניים האלקטרוניים שלך.

מַסְקָנָה

יצירת ערכת סוללות 48V 20Ah היא פרויקט מתגמל שיכול לשפר משמעותית את חוויית האופניים האלקטרוניים שלך. על ידי הבנת העקרונות הבסיסיים, איסוף החומרים הנכונים וגישה שיטתית, תוכל לבנות מארז סוללות אמין ויעילה המותאם לצרכים שלך. תעדיפו תמיד בטיחות ותחזוקה כדי להבטיח שחבילת הסוללות שלכם תשרת אתכם היטב במשך שנים רבות. רכיבה מהנה!

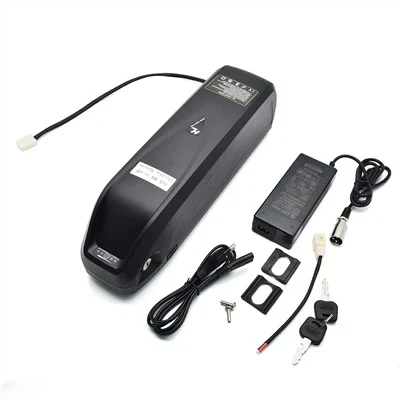

קבל דוגמיות חינם של חבילת סוללות לאופניים חשמליים 48V 20Ah ישירות

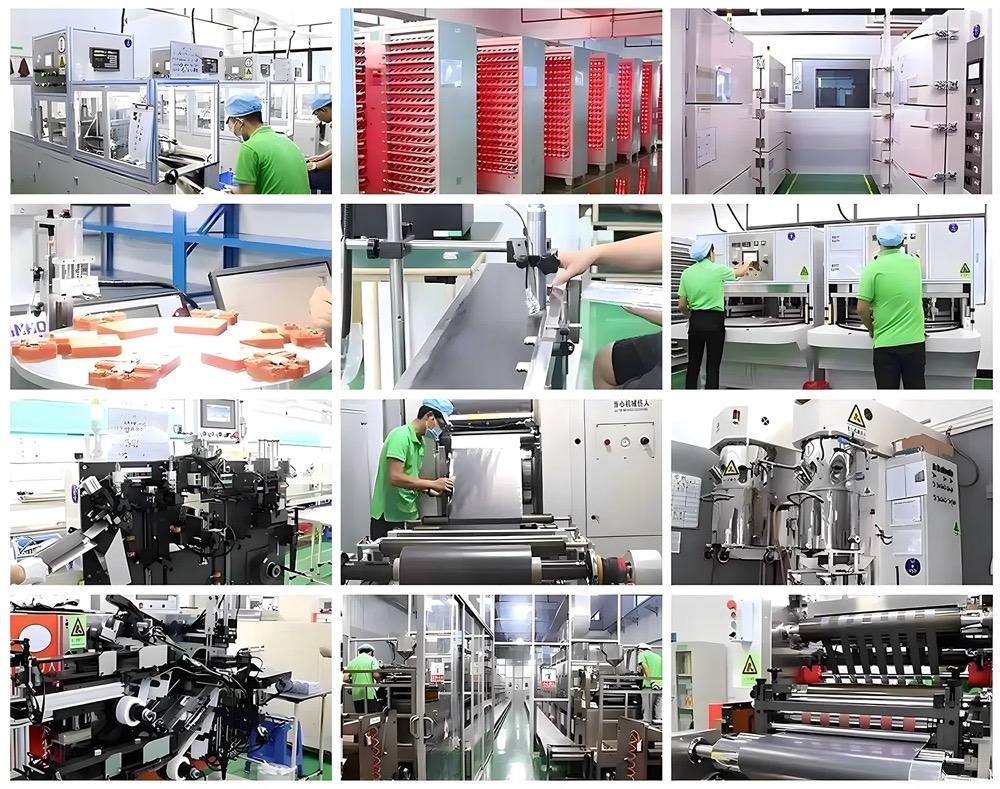

GEB, מותג תחת General Electronics Technology Co., LTD, היא יצרנית מובילה של סוללות ליתיום לאופניים חשמליים שבסיסה בשנג'ן. המפעל שלנו, שהוקם בשנת 2009, מעסיק מעל 180 עובדים ומשיג מכירות שנתיות העולה על 30 מיליון דולר. אנו מתמחים בסוללות ליתיום מתקדמים, תוך התמקדות בטכנולוגיית ליתיום ברזל פוספט כדי להבטיח בטיחות וביצועים. מעטפת הפלסטיק הייחודית שלנו משפרת את הבידוד וההתנגדות הכימית, מספקת בטיחות רבה יותר ויכולות טעינה משופרות בטמפרטורה נמוכה. עם רקורד של אפס אירועי בטיחות, GEB צברה מוניטין חזק בקרב לקוחות מקומיים ובינלאומיים, מה שהופך אותנו לבחירה האמינה עבור סוללות ליתיום בטוחות. צור איתנו קשר עכשיו בדוא"ל כדי לקבל דוגמאות חינם (sales@gebattery.co)
