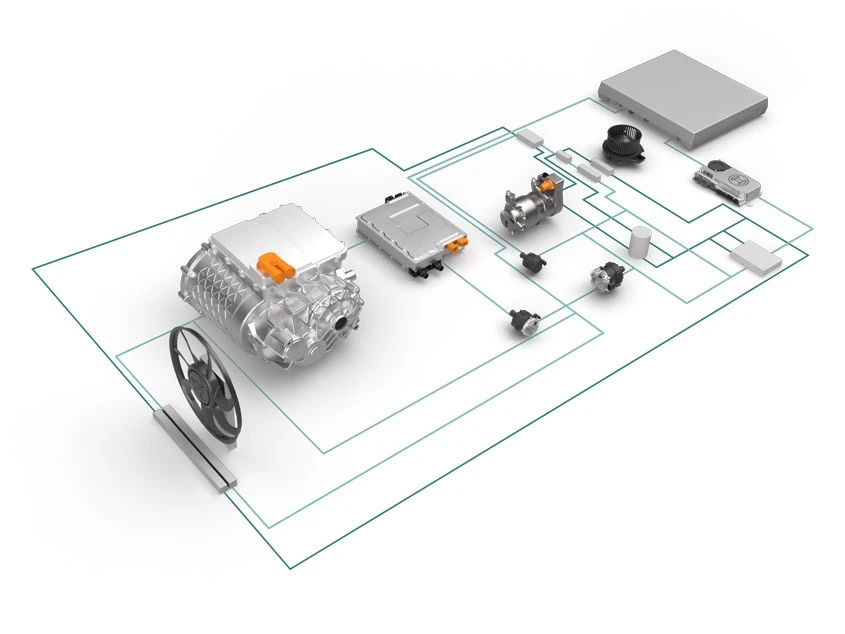

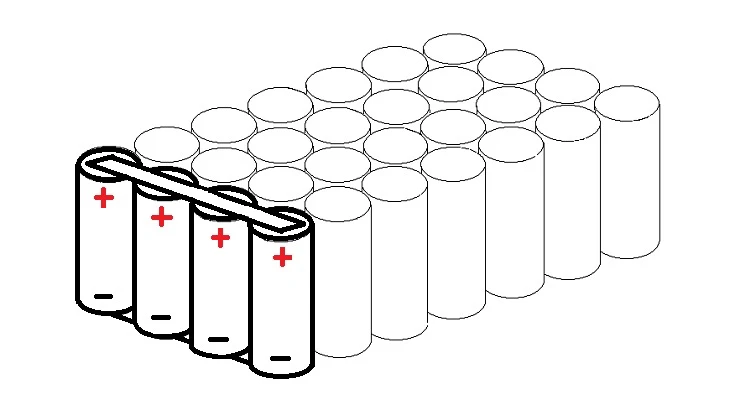

בעת תכנון ערכות סוללות, לבחירה בין סדרה למקבילה יכולה להיות השפעה משמעותית על ביצועי הסוללה, הבטיחות ואריכות החיים. העיצוב של ערכת הסוללות מורכב ועדין, דורש הבנה מעמיקה של כמה סוגיות טכניות מרכזיות. במאמר זה, האתגרים הטכניים בסדרות סוללות ותכנון מקביל נדונים מעשרה היבטים, כגון עקביות הסוללה, השוואת מתח וזרם, ותכנון מערכת ניהול תרמית.
1. הסוללה לא עקבית
עקביות הסוללה מתייחסת לדמיון של כל יחידת סוללה מבחינת קיבולת, מתח, התנגדות פנימית, עקומת פריקה וכו'. הבדלים בביצועי הסוללה עלולים לגרום לבעיות בערכות סוללות סדרתיות או מקבילות. לדוגמה, בתצורת סדרה, הביצועים הכוללים של ערכת הסוללות מושפעים מהתא הגרוע ביותר; בתצורה מקבילה, הבדלי ביצועים יכולים להוביל לפיזור זרם לא אחיד, מה שמשפיע על החיים והיעילות של מערך הסוללות כולו.
בְּעָיָה:בתצורת הסדרה, אם סוללה אחת חלשה, כל ערכת הסוללות לא תוכל להתרוקן לחלוטין, מה שיגרום לבזבוז חשמל ולהפחתת יעילות; בתצורה מקבילה, העומס הנוכחי של סוללות שונות שונה, מה שקל לגרום להתחממות יתר מקומית ולפגיעה בביצועים של סוללות.
פִּתָרוֹן:
הקרנת סוללה:בתהליך הייצור, יש להשתמש בציוד בדיקה ברמת דיוק גבוהה כדי לסנן בקפדנות כל יחידת סוללה כדי להבטיח רמה גבוהה של עקביות של פרמטרים כגון קיבולת, מתח והתנגדות פנימית. שיטות ההקרנה הנפוצות כוללות בדיקת OCV (מתח מעגל פתוח), בדיקת התנגדות פנימית ובדיקת קיבולת. בדיקות אלו מנכות ביעילות סוללות לא סטנדרטיות ונמנעות מהרכבת תאי סוללה לא עקביים יחד.
עיצוב מעגל איזון:שלב מעגלי איזון אקטיביים או פסיביים במערכת ניהול הסוללה (BMS). מעגל ההשוואה הפעיל יכול להעביר חשמל באמצעות מיתוג השראות או קיבול כדי לממש חלוקה מחדש של אנרגיה בחבילת הסוללות. שוויון פסיבי מתאים את מתח הסוללה על ידי צריכת עודף אנרגיה. איזון אקטיבי הוא מורכב אך יעיל, מתאים לאריזות סוללות בעלות קיבולת גדולה, ואיזון פסיבי מתאים לאריזות סוללות קטנות ובינוניות.
2. איזון מתח וזרם
בסוללות סדרתיות, בעיית השוואת המתח היא המפתח להבטחת טעינה ופריקה אחידה של כל תא. ערכת סוללות ללא מעגל השוואת מתח תטען יתר על המידה או תתטעין חלק מהסוללה, מה שישפיע על חיי כל ערכת הסוללות. ערכת הסוללות המקבילות מתמודדת עם בעיית איזון הזרם, וההבדל בהתנגדות הפנימית מוביל לפיזור זרם לא אחיד, מה שקל לגרום לסוללות מסוימות לשאת עומס זרם גדול יותר.
בעיות ספציפיות:ערכות סוללות מסדרות מתח לא אחידות עלולות לגרום לטעינת יתר של סוללות ולפגוע בהן, או להתרוקנות מוקדמת במהלך פריקה; הזרם הלא מאוזן של ערכת הסוללות המקבילות יאיץ את הזדקנות יחידת הסוללה ויקצר את חיי הסוללה.
פִּתָרוֹן:
מעגל איזון פעיל:באמצעות שילוב של משרנים, קבלים ושבבי בקרה, העברת כוח חכמה, להשגת איזון מתח יעיל. שיטה זו יכולה להפחית ביעילות את הצריכה הפנימית של הסוללה ולשפר את יעילות הטעינה והפריקה של כל ערכת הסוללות. שיטות האיזון הנפוצות כוללות איזון קיבול מעופף ואיזון השראות מיתוג. עליך לבחור פתרון מתאים על סמך תרחיש יישום הסוללה.
מעגל איזון פסיבי:באמצעות ההתנגדות לצרוך את הכוח העודף של סוללת המתח הגבוה. שיטה זו פשוטה, בעלות נמוכה, אך יעילות נמוכה וייצור חום, מתאימה לטיפול מאוזן בחבילות סוללות קטנות. במהלך התכנון, יש לשים לב לביצועי הכוח ופיזור החום של הנגד כדי למנוע התחממות יתר מקומית במהלך תהליך ההשוואה.
3. תכנון מערכת ניהול תרמית
הסוללה תייצר חום רב בעבודה, במיוחד כאשר פריקת הזרם הגדולה ברורה יותר. אם החום אינו מופץ בצורה יעילה, טמפרטורת הסוללה תגדל בהדרגה, וכתוצאה מכך ביצועי הסוללה מופחתים, קיצור חיים ואפילו סיכון לבריחה תרמית.
בעיות ספציפיות:טמפרטורה לא אחידה תגרום לחלק מיחידות הסוללה להתחמם יתר על המידה, וכתוצאה מכך התנגדות פנימית מוגברת, פירוק אלקטרוליטים ובעיות אחרות, ואף להוביל לשריפה של ערכת הסוללות.
פִּתָרוֹן:
חומרי מוליכות תרמית ופיזור חום:בעיצוב מארז הסוללות ניתן להוסיף חומרים בעלי מוליכות תרמית גבוהה, כגון לוחות פיזור חום מסגסוגת אלומיניום, רפידות סיליקון תרמיות וכו', שיכולים לייצא במהירות את החום שנוצר מיחידת הסוללה. מטב את תעלות זרימת האוויר בתוך ערכת הסוללות כדי לשפר את פיזור החום על ידי הסעה טבעית או הסעה מאולצת מאוורר. עבור יישומי הספק גבוה, ניתן לשקול פיזור חום קירור נוזלי, ויעילות פיזור החום גבוהה יותר על ידי ספיגת חום דרך נוזל קירור במחזור.
ניטור טמפרטורה וקירור פעיל:חיישן טמפרטורה משולב ב-BMS כדי לנטר את הטמפרטורה של כל תא בזמן אמת. אם הטמפרטורה גבוהה מדי, המערכת מפחיתה אוטומטית את העומס או מתאימה את ערכת פיזור החום. במקביל, מערכת הקירור החכמה יכולה להפעיל אוטומטית את המאוורר או מערכת הקירור הנוזל בהתאם למצב הטמפרטורה של הסוללה כדי למנוע תקלה בסוללה שנגרמה מחימום יתר.
4. עיצוב מבני של ערכת סוללות
העיצוב המבני של ערכת הסוללות צריך לא רק להבטיח את יציבות יחידת הסוללה, אלא גם לייעל את קלות החיבור החשמלי, פיזור החום והתחזוקה. תכנון מבני לא הגיוני יוביל למגע לקוי של הסוללה, נזק לרטט, ואפילו קצר חשמלי ובעיות אחרות.
בעיות ספציפיות: מבנה בלתי סביר עלול לגרום לסוללה להתרופף, להישחק, להגביר את התנגדות המגע הפנימית, וכתוצאה מכך לחימום מקומי ולפגיעה בביצועים.
פִּתָרוֹן:
עיצוב מודולרי:עיצוב ערכת הסוללות המודולרית מאפשר לארוז באופן עצמאי מודול סוללה יחיד ולחבר אותו בקלות, וניתן להחליף את המודול הפגום במהירות כדי לשפר את נוחות התחזוקה של ערכת הסוללות. עיצוב המבנה הסייסמי מאומץ בין מודולים כדי להפחית את השפעת הכוח החיצוני על יחידת הסוללה.
חומרי הגנה ושיפור עיצוב:השתמש בקצף בולם זעזועים, רפידות גומי וחומרים אחרים כדי לעטוף את מודול הסוללה כדי להפחית זעזועים וזעזועים חיצוניים. חומרי הדיור צריכים להיות חסיני אש, עמיד למים, עמידים בפני קורוזיה בעלי חוזק גבוה כגון סגסוגת אלומיניום, נירוסטה או פלסטיק הנדסי, ויש לתכנן חורי אוורור וגופי קירור כדי לייעל את הניהול התרמי.

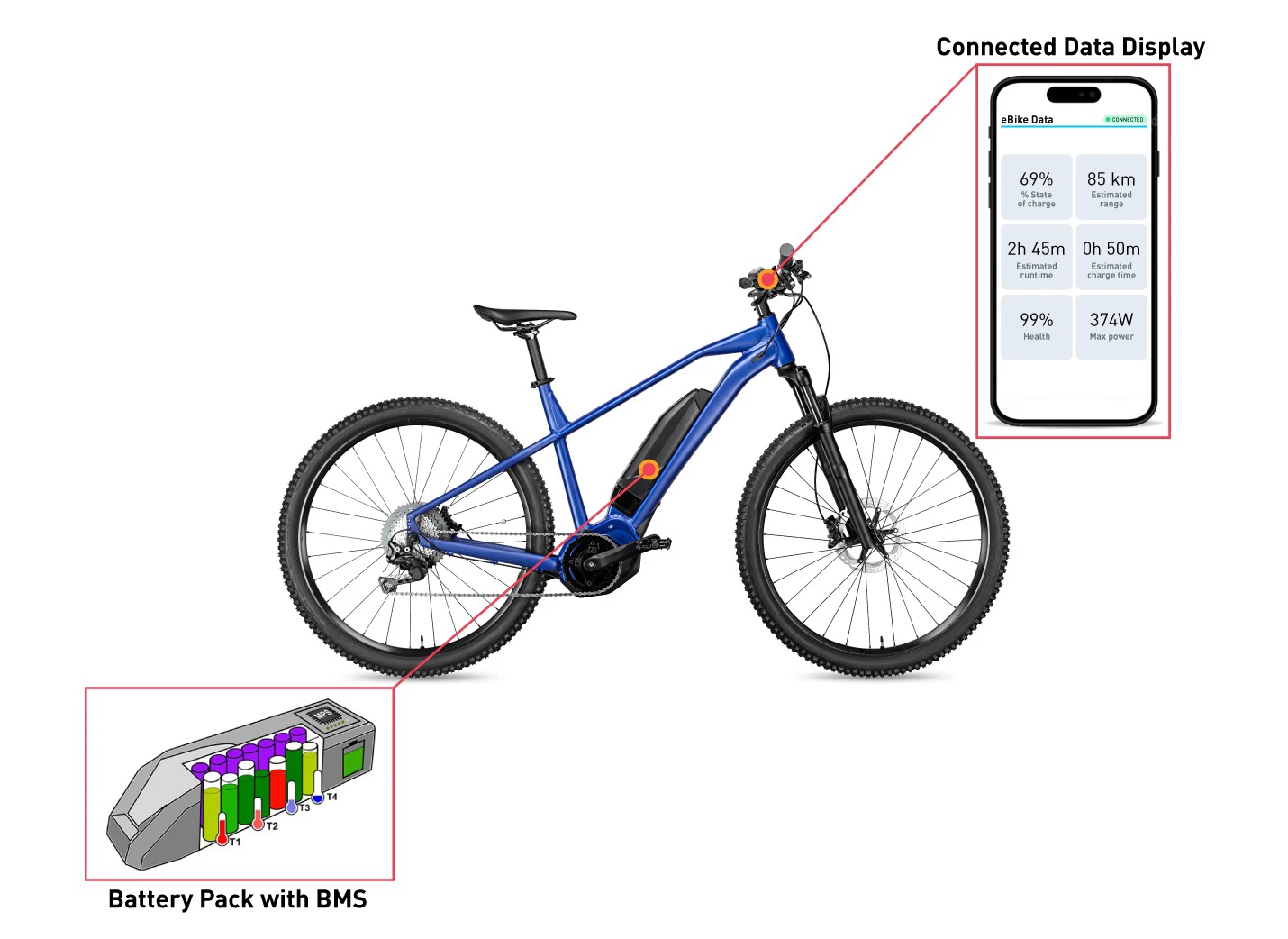

5. מערכת ניהול סוללות (BMS)
ה-BMS (Battery Management System) הוא מרכז הבקרה של ערכת הסוללות, האחראי על ניטור וניהול בזמן אמת של פרמטרי ההספק, המתח, הזרם והטמפרטורה של הסוללה. הפונקציות של BMS כוללות איזון סוללה, אבחון תקלות, בקרת טעינה ופריקה וכו'. הביצועים שלו קובעים את הבטיחות והיעילות הכוללת של ערכת הסוללות.
בעיות ספציפיות: אם ה-BMS אינו מתוכנן כהלכה, ייתכן שהמצב החריג לא יזוהה בזמן, וכתוצאה מכך לבעיות כגון טעינת יתר, פריקת יתר או התחממות יתר של ערכת הסוללות.
פִּתָרוֹן:
חיישני ניטור ברמת דיוק גבוהה: חיישני מתח, זרם וטמפרטורה ברמת דיוק גבוהה משובצים ב-BMS, שיכולים לזהות במדויק את פרמטרי המצב של הסוללה ולשדר אותם ליחידת הבקרה של BMS בזמן אמת. יחידת הבקרה מנתחת את התנהגות הטעינה והפריקה של הסוללה והתאמת איזון באמצעות אלגוריתמים מובנים כדי להבטיח את בטיחות המערכת.
אלגוריתמים חכמים וניתוח נתונים: אלגוריתמים מתקדמים לניהול סוללה, כגון רשתות עצביות, למידת מכונה וטכנולוגיות אחרות, משמשים לניתוח נתוני השימוש של הסוללה כדי לחזות את מצב הבריאות ואת אורך החיים שנותר של הסוללה. בהתבסס על תוצאות ניתוח האלגוריתם, BMS מייעל באופן פעיל את אסטרטגיית הטעינה והפריקה כדי למקסם את חיי הסוללה.
6. עיצוב מעגל הגנת סוללה
מעגל ההגנה על הסוללה הוא אמצעי בטיחות חשוב למניעת מתח יתר, תת-מתח, קצר חשמלי וזרם יתר של ערכת הסוללות. אם למערך הסוללות אין מעגל הגנה מתאים, קל לגרום לסכנה במקרים קיצוניים, וזה יגרום לשריפה או פיצוץ במקרים חמורים.
בעיות ספציפיות: מעגל ההגנה החסר או המעוצב בצורה גרועה עלול לגרום לסוללה להינזק במהלך טעינה ופריקה, או לא לנתק את הזרם במהלך קצר חשמלי.
פִּתָרוֹן:
מנגנון הגנה מרובה: תכנון ושילוב מעגלי הגנה מרובים, לרבות הגנה מפני מתח יתר, הגנה מפני מתח יתר, הגנה מפני זרם יתר, הגנה מפני קצר חשמלי וכו'. כישלון מאסטר. לדוגמה, ניתן לתכנן הגנה מפני זרם יתר באמצעות שילוב של צינור MOS ופיוז מהיר להשגת פונקציית הפסקת חשמל מיידית.
עיצוב הגנה דו-כיווני ובידוד: עיצוב מעגל ההגנה הדו-כיווני יכול לפקח בו-זמנית על תהליך הטעינה והפריקה של הסוללה כדי למנוע מהסוללה להיות מושפעת מחריגות במטען ובקצה העומס. מעגל הבידוד בין ערכות הסוללות נועד למנוע זרימה חוזרת של הזרם בין תאי הסוללה ולשפר את הבטיחות החשמלית הכוללת.
7. יעילות ואיבוד אנרגיה
אובדן האנרגיה בתכנון סוללה מקבילית בסדרה נובע בעיקר מההתנגדות הפנימית, ההתנגדות של המחבר וצריכת החשמל של ה-BMS ומעגל ההגנה. בפעולת זרם גבוה, הפסדים אלה יגדלו עוד יותר, ויפחיתו ישירות את היעילות הכללית ואת הסיבולת של ערכת הסוללות.
בעיות ספציפיות: יעילות נמוכה תוביל לקיצור חיי סוללה, ישפיע על חווית השימוש בפועל במכשיר, ואיבוד אנרגיה לטווח ארוך יגדיל גם את החום של ערכת הסוללות.
פִּתָרוֹן:
חומרי חיבור אופטימליים: השתמש בחומרי חיבור עם התנגדות נמוכה ובעלי מוליכות גבוהה כגון נייר כסף, פס נחושת משומר או פס מסגסוגת אלומיניום. ייעול תהליך הריתוך, באמצעות ריתוך לייזר, ריתוך קולי וטכנולוגיות מתקדמות אחרות כדי להבטיח את המהירות וההתנגדות הנמוכה של נקודת החיבור, להפחית את אובדן האנרגיה החשמלית בנקודת החיבור.
יעילות אנרגטית משופרת של BMS: BMS צריך להיות מתוכנן מתוך מחשבה על אופטימיזציה של יעילות אנרגטית כדי למנוע צריכת חשמל מיותרת. צמצם את צריכת האנרגיה של ה-BMS עצמו באמצעות שימוש בשבבים בעלי הספק נמוך ובמצבי שינה חכמים. ניתן גם להוסיף מודולי שחזור אנרגיה ל-BMS כדי לשחזר ולעשות שימוש חוזר באנרגיה היתירה בתוך ערכת הסוללות כדי לשפר את יעילות האנרגיה הכוללת.
8. בטיחות ואמינות
חבילות סוללות צריכות להתמודד עם מגוון של סביבות קשות כמו רטט, השפעה וטמפרטורה גבוהה בשימוש בפועל, ותכנון הבטיחות והאמינות של הסוללות הוא קריטי. תקלה של סוללה בודדת עלולה לגרום לבעיות בכל ערכת הסוללות, להוביל לכשל בציוד ואף לסכן את בטיחות המשתמש.
בעיות ספציפיות: תקלה של כל יחידה אחת בחבילת הסוללות עלולה להתפשט, וכתוצאה מכך לכשל הכולל של ערכת הסוללות או לתאונת בטיחות.
פִּתָרוֹן:
הגנה רב-שכבתית ועיצוב מיותר: בעת תכנון ערכות סוללות, יש לשקול הגנה רב-שכבתית, כגון הוספת רכיבי בטיחות כגון מחיצות אש ושסתומים חסיני פיצוץ לתכנון המבני. העיצוב המיותר מאפשר לשאר הסוללה לעבוד כשורה כאשר חלק מהיחידות נכשלות, ובכך משפר את הבטיחות הכוללת.
בדיקות והסמכה קפדניות: חבילות סוללות צריכות לעבור בדיקות הסתגלות סביבתיות קפדניות לפני הייצור, כולל בדיקת רטט, בדיקת נפילה, בדיקת מחזור תרמי וכו'. באמצעות UL, CE, UN38.3 ואישורים בינלאומיים אחרים, כדי להבטיח כי חבילת הסוללות עומדת תקני בטיחות בינלאומיים, משפרים את אמון המשתמש.
9. תכונות תגובה דינאמיות
ערכות סוללות צריכות להגיב במהירות לשינויי עומס כדי להבטיח יציבות המכשיר. ערכת סוללות עם תגובה דינמית איטית תגרום לפעולה לא יציבה של המכשיר ולתנודות מתח משמעותיות, המשפיעות על חווית המשתמש.
בעיות ספציפיות: תגובת סוללה לא מספקת עלולה לגרום למכשיר להאיץ ולהאט, או לתופעה של נפילת מתח כאשר העומס משתנה באופן דרמטי.
פִּתָרוֹן:
בחירת סוללה בקצב גבוה: בחר תאי סוללה בקצב גבוה עם מאפייני תגובה דינמיים מצוינים, שיכולים להתאים במהירות את הפלט כאשר העומס משתנה במהירות. בשילוב עם אלגוריתם התגובה המהירה של BMS, ניתן לייעל עוד יותר את המאפיינים הדינמיים של הפלט של הסוללה.
מסנן השראות ופיצוי קיבול: מסנן השראות ורשת פיצוי הקיבול מתוכננים בקצה המוצא של ערכת הסוללות כדי להפחית את תנודות המתח ולשפר את יכולת התגובה הדינמית של הסוללה. עיצוב זה מפחית את תנודות המתח ומבטיח פעולה יציבה של הציוד תחת וריאציות עומס גבוהות.
10. טכנולוגיית חיבור ובחירת חומרים
חלק החיבור של ערכת הסוללות זקוק לביצועים חשמליים ותרמיים מעולים. חיבור לקוי יוביל להתנגדות מוגברת, לחימום מגע ואפילו להתכה, מה שעלול לגרום לכשל של ערכת הסוללה במקרים חמורים.
בעיות ספציפיות: חומרי חיבור לא נאותים או תהליך לקוי עלולים להגביר את ההתנגדות של ערכת הסוללות, ולגרום להתחממות יתר מקומית, וכתוצאה מכך לאובדן אנרגיה ולסכנות בטיחותיות.
פִּתָרוֹן:

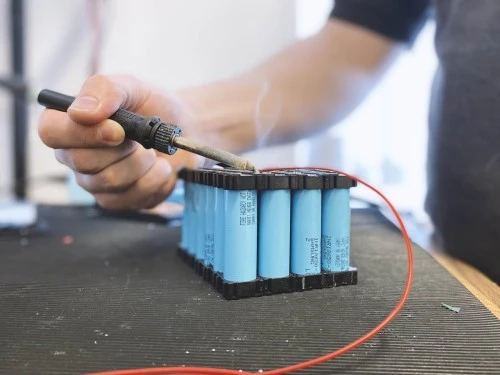

בחר מחברים וטכנולוגיות ריתוך באיכות גבוהה: שיטות ריתוך כגון ריתוך לייזר או ריתוך אולטראסוני משמשות בדרך כלל בחיבורי ערכות סוללות. שיטות אלו מבטיחות התנגדות נמוכה וחוזק מכני גבוה באתר החיבור ומונעות מגע לקוי עקב רעידות או שינויי טמפרטורה.
השתמש בחומרי בידוד עמידים בחום: יש לעטוף את חלקי החיבור בחבילת הסוללות בחומרי בידוד עמידים בחום ועמידים בפני שחיקה, כגון סרט עמיד בחום וצינורות מבודדים טפלון. חומרים אלה יכולים למנוע ביעילות קצר חשמלי או דליפה בחיבור ולשפר את הבטיחות וחיי השירות של ערכת הסוללות.
