הבדלים בטכנולוגיה של מצב מוצק לעומת מצב נוזלי

ככל שתעשיות נעות לעבר פתרונות אנרגיה ברי קיימא, טכנולוגיית הסוללה נשארת מוקד מרכזי, במיוחד בכלי רכב חשמליים (EV) ואופניים חשמליים (אופניים חשמליים). העלייה של סוללות מצב מוצק לצד סוללות ליתיום-יון קונבנציונליות מעצבת מחדש את האופן שבו אנו חושבים על אחסון אנרגיה. אבל מה ההבדלים בין שתי הטכנולוגיות הללו, וכיצד הם ישפיעו על עתיד האופניים החשמליים? בואו נסתכל לעומק.

מהי סוללת מצב מוצק?

טכנולוגיית סוללות במצב מוצק היא גבול חדש באחסון אנרגיה, הכוללת אלקטרוליטים מוצקים במקום האלקטרוליטים הנוזליים המשמשים בסוללות מסורתיות. חומרים מוצקים אלו יכולים להיות קרמיקה, פולימרים או סולפידים, אשר הופכים אותם ליציבים יותר ומציעים מגוון יתרונות:

גבוה יותרצפיפות אנרגיה: סוללות במצב מוצק מספקות צפיפות אנרגיה מוגברת בכך שהיא מאפשרת ליותר יונים לנוע בין הקתודה לאנודה בפחות מקום. זה מוביל לסוללות קלות וחזקות יותר, אידיאליות עבור אופניים חשמליים ומכשירים קומפקטיים אחרים.

שיפורי בטיחות:אחד היתרונות העיקריים של סוללות מוצק הוא הסיכון המופחת שלהן לקצר חשמלי. ללא האלקטרוליט הנוזלי הדליק המצוי בסוללות ליתיום-יון קונבנציונליות, הסיכוי לשריפות או לפיצוצים נמוך בהרבה.

תוחלת חיים ארוכה יותר:סוללות מצב מוצק חוות פחות בלאי לאורך זמן. זה מביא לאריכות ימים וביצועים טובים יותר, גורם קריטי עבור צרכנים שרוצים סוללה עמידה לאורך זמן עבור האופניים החשמליים או רכבי החשמל שלהם.

אנודת ליתיום מתכת:חידוש נוסף בסוללות מוצק הוא השימוש באנודת מתכת ליתיום, שיכולה לאגור הרבה יותר אנרגיה מאשר אנודות גרפיט מסורתיות המשמשות בסוללות ליתיום-יון. סוג האנודה הזה מגביר עוד יותר את צפיפות האנרגיה וקיבולת ההספק של הסוללה.

מהי סוללה במצב נוזלי?

סוללות במצב נוזלי, המכונה לעתים קרובות סוללות ליתיום-יון, היו הטכנולוגיה הדומיננטית במוצרי אלקטרוניקה ובכלי רכב חשמליים. הם משתמשים באלקטרוליט נוזלי, בדרך כלל מלח ליתיום המומס בממס, כדי לאפשר ליונים לעבור בין האנודה לקתודה במהלך הטעינה והפריקה.

ייצור המוני וזמינות:מכיוון שסוללות ליתיום-יון קונבנציונליות קיימות כבר עשרות שנים, הן נהנות מייצור המוני בקנה מידה גדול, מה שהופך אותן לזמינות יותר וזמינות יותר.

טעינה מהירה:אחד החוזק הבולט של סוללות במצב נוזלי הוא היכולת שלהן לתמוך בטעינה מהירה. האלקטרוליט הנוזלי מקל על תנועה מהירה של יונים, ומפחית את זמני הטעינה - שיקול חשוב עבור משתמשי אופניים חשמליים שרוצים למזער את זמן ההשבתה.

ניהול תרמי:בעוד שסוללות במצב נוזלי מתפקדות היטב בטמפרטורות גבוהות יותר, הן עלולות להתחמם יתר על המידה במהלך שימוש אינטנסיבי, במיוחד אם אינן מצוידות במערכות ניהול תרמיות מתאימות. זה מהווה סיכון לכשל או אפילו שריפה.

מחקר ופיתוח:חברות רבות חוקרות ומפתחות ללא הרף שיפורים לסוללות ליתיום-יון קונבנציונליות, מה שהופך אותן לבטוחות יותר, יעילות יותר ומסוגלות לעמוד בדרישות ההולכות וגדלות של מערכות אחסון אנרגיה.

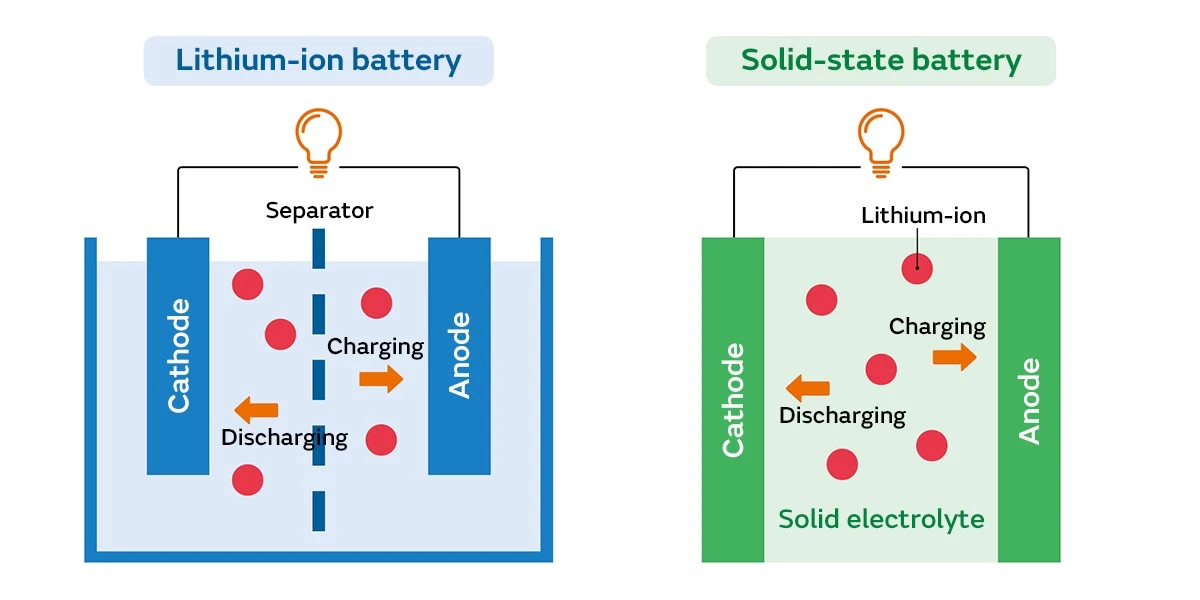

עיקרון העבודה של סוללה במצב מוצק

1. כיצד פועלות סוללות במצב מוצק

סוללה במצב מוצק משתמשת באלקטרוליט מוצק במקום באלקטרוליט נוזלי המצוי בסוללות קונבנציונליות. אלקטרוליט מוצק זה יכול להיות עשוי מחומרים כגון קרמיקה, פולימרים או סולפידים. המבנה הבסיסי כולל שלושה מרכיבים מרכזיים:

קָטוֹדָה:אלקטרודה חיובית, שבה מאוחסנים יוני ליתיום במהלך הטעינה.

אָנוֹדָה:אלקטרודה שלילית, עשויה לרוב ממתכת ליתיום בעיצובים מתקדמים.

אלקטרוליט מוצק:המדיום שדרכו נעים יוני ליתיום בין האנודה לקתודה במהלך טעינה ופריקה.

2. תהליך פריקה בסוללות במצב מוצק

כאשר סוללת מצב מוצק מתרוקנת (מספקת אנרגיה למכשיר כמו אופניים חשמליים):

יוני ליתיום נעים מהאנודה לקתודה דרך האלקטרוליט המוצק.

אלקטרונים זורמים דרך המעגל החיצוני (האלקטרוניקה של המכשיר) מהאנודה לקתודה, ויוצרים כוח חשמלי.

כאשר הסוללה מתרוקנת, אנודת מתכת הליתיום משחררת יוני ליתיום, אשר עוברים לאחר מכן דרך האלקטרוליט המוצק לשילוב עם חומר הקתודה.

האלקטרוליט המוצק לא רק מספק מסלול ליונים אלא גם מונע את הקצרים המסוכנים שעלולים להתרחש בסוללות במצב נוזלי עקב היווצרות דנדריטים.

3. תהליך טעינה בסוללות במצב מוצק

במהלך הטעינה:

מקור מתח חיצוני (כגון מטען) מניע את יוני הליתיום בחזרה מהקתודה אל האנודה, שם הם מאוחסנים באנודת מתכת הליתיום.

אלקטרונים נעים מהקתודה לאנודה דרך המעגל החיצוני, ומאזנים את המטען.

האלקטרוליט המוצק מבטיח שיונים אלו נעים בצורה חלקה בין האלקטרודות ללא פגיעה, ומאריך את מחזור החיים של הסוללה.

היכולת של סוללת המצב המוצק לאגור יותר יונים ליחידת נפח (בשל צפיפות האנרגיה הגבוהה שלה) הופכת אותה ליעילה במיוחד לאגירת אנרגיה.

4. אחסון אנרגיה בסוללות במצב מוצק

קיבולת אחסון האנרגיה של סוללת מצב מוצק נקבעת על ידי החומרים המשמשים בקתודה, באנודה ובאלקטרוליט מוצק. השימוש באנודת מתכת ליתיום מגדיל משמעותית את יכולת הסוללה לאגור אנרגיה בהשוואה לעיצובים קונבנציונליים. האלקטרוליט המוצק מבטיח פעולה יציבה, גם בטמפרטורות גבוהות יותר, ומונע אובדן קיבולת לאורך זמן, מה שמוביל לחיי סוללה ארוכים יותר.

עקרון העבודה של סוללה במצב נוזלי

1. כיצד פועלות סוללות במצב נוזלי

סוללות במצב נוזלי, הידועות בכינויו סוללות ליתיום-יון, פועלות באמצעות אלקטרוליט נוזלי כדי לאפשר תנועה של יונים בין הקתודה לאנודה. סוללות אלה מורכבות בדרך כלל מ:

קָטוֹדָה:בדרך כלל עשוי מחומר המכיל ליתיום כגון תחמוצת קובלט ליתיום.

אָנוֹדָה:לעתים קרובות עשוי גרפיט, שבו יוני ליתיום מאוחסנים במהלך הטעינה.

אלקטרוליט נוזלי:מלח ליתיום מומס בממס אורגני, המאפשר הובלת יונים בין האלקטרודות.

2. תהליך פריקה בסוללות במצב נוזלי

במהלך פריקה (כשהסוללה בשימוש):

יוני ליתיום עוברים מהאנודה (גרפיט) ​​אל הקתודה דרך האלקטרוליט הנוזלי.

אלקטרונים זורמים חיצונית מהאנודה אל הקתודה, ומפעילים את המכשיר המחובר.

כאשר יוני הליתיום נכנסים לקתודה, הם מתחברים עם חומר הקתודה, ומשחררים אנרגיה שמניעה את המכשיר.

בניגוד לסוללות במצב מוצק, האלקטרוליט הנוזלי מאפשר תנועה מהירה של יונים, מה שמקל על פריקה מהירה. עם זאת, המדיום הנוזלי הזה גם נוטה יותר לבעיות כמו היווצרות דנדריטים, שעלולים לגרום לקצר חשמלי ולהוביל לחששות בטיחותיים.

3. תהליך טעינה בסוללות במצב נוזלי

בעת טעינת סוללת ליתיום-יון:

המטען מאלץ יוני ליתיום לנוע מהקתודה חזרה לאנודה דרך האלקטרוליט הנוזלי.

אלקטרונים נעים בכיוון ההפוך, מהקתודה לאנודה דרך המעגל החיצוני, ומשחזרים את הטעינה של הסוללה.

מלח הליתיום באלקטרוליט מסייע בהעברה חלקה של יונים, ומאפשר מהירויות טעינה מהירות יחסית.

עם זאת, לאורך זמן, מחזורי הטעינה והפריקה עלולים לגרום להתדרדרות, מה שמוביל לקיבולת מופחתת. יתר על כן, אלקטרוליטים נוזליים פחות יציבים בטמפרטורות גבוהות יותר, מה שיכול להאיץ את הפירוק הזה.

4. אחסון אנרגיה בסוללות במצב נוזלי

אחסון אנרגיה בסוללות במצב נוזלי תלוי באינטראקציה בין יוני הליתיום, האלקטרוליט הנוזלי וחומרי האלקטרודה. אנודת הגרפיט יכולה לאחסן מספר מוגבל של יוני ליתיום בהשוואה לאנודת מתכת הליתיום בסוללות מוצק, מה שמגביל את צפיפות האנרגיה שלה. עם זאת, העיצוב המבוסס והזמינות הרחבה של סוללות ליתיום-יון הופכות אותן לפתרון המומלץ עבור מוצרי אלקטרוניקה ורכבים חשמליים רבים.

על ידי הבנת התהליכים הללו, מתברר מדוע סוללות מצב מוצק נתפסות כעתיד לאגירת אנרגיה, במיוחד ביישומים בעלי ביקוש גבוה כמו כלי רכב חשמליים ואופניים חשמליים. בעוד שסוללות מצב נוזלי עדיין שולטות בשוק בשל השימוש המבוסס ויכולות הטעינה המהירה שלהן, פיתוח סוללות מצב מוצק מבטיח צפיפות אנרגיה מוגברת, בטיחות משופרת ותוחלת חיים ארוכה יותר, מה שהופך אותן למתחרות חזקות בעתיד של טכנולוגיית הסוללות.

ההבדלים העיקריים בין מצב מוצק למצב נוזלי

בְּטִיחוּת

סוללות מצב מוצק מציעות חלופה בטוחה יותר, מכיוון שהאלקטרוליטים המוצקים שלהן נוטים פחות לגרום לקצר חשמלי או להתלקח. לעומת זאת, האלקטרוליט הנוזלי בסוללות ליתיום-יון מסורתיות הוא דליק ביותר, במיוחד ביישומים עתירי אנרגיה כמו אופניים חשמליים וכלי רכב חשמליים.

צפיפות אנרגיה

הפיתוח של סוללות מצב מוצק הגדיל משמעותית את יכולות אחסון האנרגיה שלהן. עם צפיפות האנרגיה הגבוהה יותר שלהן, סוללות מצב מוצק יכולות לאחסן יותר כוח בגורם צורה קטן יותר, שהוא חיוני עבור אופניים חשמליים וכלי רכב חשמליים קומפקטיים. סוללות ליתיום-יון קונבנציונליות, למרות שהן עדיין יעילות, בעלות צפיפות אנרגיה נמוכה יותר בהשוואה.

מהירות טעינה

בעוד שסוללות במצב נוזלי מצטיינות בטעינה מהירה, טכנולוגיית הסוללות במצב מוצק עושה צעדים בתחום זה. ההתקדמות הנוכחית שואפת לצמצם את הזמן שלוקח לטעון סוללות במצב מוצק, למרות שהן עדיין לא הגיעו למהירות של מקבילותיהן הנוזליות.

פועל בטמפרטורות גבוהות יותר

לסוללות מצב מוצק יש טווח טמפרטורות תפעולי רחב יותר, מה שהופך אותן ליציבות יותר בתנאים קיצוניים. הם יכולים לפעול ביעילות בטמפרטורות גבוהות יותר ללא סיכון של התחממות יתר, בעוד שסוללות ליתיום-יון דורשות לעתים קרובות מנגנוני קירור כדי למנוע נזק תרמי.

השפעת סוללות במצב מוצק ומצב נוזלי על פיתוח אופניים חשמליים

1. טווח מורחב וקיבולת סוללה

אחד היתרונות המרכזיים של סוללות מוצק הוא צפיפות האנרגיה הגבוהה שלהן. משמעות הדבר היא שסוללות במצב מוצק יכולות לאגור יותר אנרגיה באותו נפח או משקל בהשוואה למקבילותיהן במצב נוזלי. עבור אופניים חשמליים, זה מתורגם ישירות לטווח מורחב. הרוכבים יכולים לנסוע למרחקים ארוכים יותר עם אותו גודל סוללה, או ליהנות מאותו טווח עם סוללה קטנה וקלה יותר. זה יכול לשפר משמעותית את ביצועי האופניים ואת יכולת התמרון.

לסוללות מצב נוזלי (ליתיום-יון), למרות שהשימוש בהן נעשה שימוש נרחב באופניים החשמליים של ימינו, יש צפיפות אנרגיה נמוכה יותר, מה שמגביל את הטווח. עם זאת, ככל שהטכנולוגיה של מצב מוצק מתקדמת, אופניים חשמליים עשויים להגיע בקרוב למרחקים ארוכים יותר לכל טעינה, מה שהופך אותם למעשיים יותר עבור נסיעות למרחקים ארוכים או לטיולים.

2. בטיחות משופרת

בטיחות היא דאגה קריטית עבור משתמשי אופניים חשמליים, וסוללות מוצק מציעות יתרון מובהק. בניגוד לסוללות במצב נוזלי, המשתמשות באלקטרוליט נוזלי שעלול להיות דליק ונוטה לדליפה, סוללות במצב מוצק משתמשות באלקטרוליט מוצק שאינו דליק. זה מקטין באופן משמעותי את הסיכון לשריפה, פיצוץ או קצר חשמלי - בעיות שעלולות להתרחש אם סוללה במצב נוזלי פגומה או חשופה לתנאים קיצוניים.

סוללות במצב נוזלי, למרות שהן משופרות עם מנגנוני בטיחות, עדיין מהוות סיכונים מסוימים תחת טמפרטורות גבוהות או במקרה של נזק פיזי. סוללות מוצק, לעומת זאת, יכולות לעמוד בסביבות קיצוניות יותר, ומציעות חלופה בטוחה יותר לאופניים חשמליים הפועלים במגוון תנאי חוץ.

3. מהירות טעינה וחווית משתמש

נכון לעכשיו, סוללות במצב נוזלי ידועות ביכולתן להיטען במהירות, מה שהופך אותן למושכות עבור משתמשי אופניים חשמליים שצריכים להטעין את האופניים שלהם תוך כדי תנועה. עבור נוסעים יומיומיים, טעינה מהירה מפחיתה את זמן ההשבתה ומגבירה את השימושיות של האופניים.

עם זאת, טכנולוגיית הסוללה במצב מוצק מדביקה את הקצב. בעוד שסוללות מצב מוצק נטענות כיום בקצב איטי יותר מסוללות במצב נוזלי, מתבצעת התקדמות משמעותית. עם שיפורים באלקטרוליטים מוצקים, סוללות במצב מוצק צפויות לתמוך בקצבי טעינה מהירים יותר, ועלולים לעלות על אפשרויות במצב נוזלי בעתיד הקרוב. כתוצאה מכך, אופניים חשמליים עתידיים יוכלו ליהנות הן מצפיפות האנרגיה הגבוהה והן מיכולות הטעינה המהירה של סוללות מוצק, מה שיספק למשתמשים נוחות רבה יותר.

4. תוחלת חיי סוללה ועלויות תחזוקה

בנוסף לביצועים טובים יותר, סוללות במצב מוצק נוטות להיות בעלות תוחלת חיים ארוכה יותר בהשוואה לסוללות במצב נוזלי. הסיבה לכך היא שהאלקטרוליט המוצק בסוללות במצב מוצק אינו מתכלה באותה קלות כמו האלקטרוליט הנוזלי המשמש בסוללות ליתיום-יון קונבנציונליות. עם פחות תגובות לוואי כימיות ופחות פירוק אלקטרוליטים, סוללות במצב מוצק יכולות לסבול יותר מחזורי טעינה ללא אובדן קיבולת משמעותי.

לעומת זאת, סוללות במצב נוזלי נוטות להתקלקל עם הזמן עקב פירוק אלקטרוליטים, הזדקנות האלקטרודות והיווצרות דנדריטים. זה מוביל לקיבולת וטווח מופחתים, הדורשים החלפות סוללה תכופות יותר. בטווח הארוך, סוללות מצב מוצק ככל הנראה יורידו את עלות הבעלות הכוללת על ידי הפחתת הצורך בתחזוקה שוטפת או החלפת סוללות. עבור משתמשי אופניים חשמליים, המשמעות היא פחות נסיעות לחנות התיקונים וביצועי סוללה לאורך זמן.

5. ביצועים בתנאים קיצוניים

תחום אחד שבו סוללות מצב מוצק עולות משמעותית על סוללות במצב נוזלי הוא בתנאי סביבה קיצוניים. סוללות במצב מוצק יכולות לפעול ביעילות בטמפרטורות גבוהות יותר ללא צורך במערכות קירור נוספות. זה הופך אותם לאידיאליים לשימוש באופניים חשמליים הפועלים באקלים חם או בשטח טרשי, שבהם ביצועים עקביים חיוניים.

סוללות במצב נוזלי, לעומת זאת, עשויות לדרוש מנגנוני קירור כדי למנוע התחממות יתר בסביבות טמפרטורות גבוהות, מה שמוסיף מורכבות ומשקל לאופניים. יתר על כן, הם עלולים לסבול מפגיעה בביצועים במזג אוויר קר או חם מאוד, מה שמפחית את היעילות ואריכות החיים.

6. התקדמות טכנולוגית ומגמות עתידיות

נכון להיום, סוללות במצב נוזלי שולטות בשוק בשל תהליכי הייצור המבוססים והעלות היעילות שלהן. עם זאת, סוללות מצב מוצק זוכות במהירות לתשומת לב עם התקדמות המחקר והפיתוח. חברות ומכוני מחקר פועלים באופן פעיל על שיפור המדרגיות וטכניקות הייצור של סוללות מוצק כדי להפוך אותן לרווחיות יותר מבחינה מסחרית.

ככל שסוללות מצב מוצק עוברות לייצור המוני, ליצרני אופניים חשמליים תהיה הזדמנות לפתח עיצובים חדשים המנצלים את הסוללות הקומפקטיות, עתירות האנרגיה והעמידות הללו. השימוש באנודת מתכת ליתיום בסוללות מוצק מאפשר אחסון אנרגיה גדול עוד יותר, ובשילוב עם התקדמות בטכנולוגיית סוללות מוצק, תעשיית האופניים האלקטרוניים צפויה לראות דגמים חדשניים עם יעילות וביצועים משופרים.

מי הכי טוביצרן סוללות לאופניים חשמליים

למרות שסוללות מצב מוצק ככל הנראה יהפכו למגמת הפיתוח העתידית, בשל מגבלותיה השונות, הן לא ממש ממוסחרות להחלפת סוללות ליתיום בתעשיית סוללות האופניים החשמליים.

המותג GEB שייך ל-General Electronics Technology Co., LTD. הוא יצרן סוללות ליתיום לאופניים חשמליים מקצועי. אנו מתמקדים בייצור ופיתוח של סוללות טרפולימר (NCM או NCA) וסוללות ליתיום ברזל פוספט (LFP), בנוסף, GEB משתמשת בתהליך מעטפת פלסטיק ייחודי, בשל הבידוד הטבעי והעמידות הכימית של הפלסטיק, כך שהבטיחות של מודול הסוללה יש אחריות גדולה יותר, מאפייני ביצועי טעינה בטמפרטורה נמוכה טובים יותר. מאז הקמת מפעל GEB בשנת 2009, אנו מתמקדים במחקר ופיתוח של סוללות ליתיום בטוחות ברמה גבוהה, תוך התעקשות שהמסלול הטכני של סוללות ליתיום ברזל פוספט מעולם לא השתנה. מעולם לא הייתה תאונת בטיחות שנגרמה על ידי הסוללות שלנו, וזכינו למוניטין של לקוחות מקומיים וזרים. הבחירה ב-GEB היא לבחור בסוללת ליתיום בטוחה. המפעל שלנו ממוקם בשנג'ן, כיום, עם יותר מ-180 עובדים ומכירות שנתיות של יותר מ-30 מיליון דולר, הפכנו לאחד היצרנים הטובים ביותר של סוללות לאופניים חשמליים בסין.
