בתחום ההולך וגדל של כלי רכב חשמליים, הביקוש לסוללות אופניים חשמליים (E-bike) בעלי ביצועים גבוהים גדל עקב הצורך בטווח ארוך יותר, בטיחות טובה יותר ויעילות רבה יותר. ערכת סוללות הליתיום-יון (Li-ion) היא אחד המרכיבים הקריטיים ביותר של כל אופניים חשמליים. כיצרן העליון שלסוללות לאופניים חשמליים בסין, מאמר זה מתעמק בתהליך הייצור הבסיסי ושיקולי תכנון לבניית חבילות סוללות ליתיום-יון אמינות ובעלות ביצועים גבוהים עבור אופניים חשמליים.
הבנת היסודות של חבילות סוללות ליתיום-יון לאופניים חשמליים
חבילות סוללות ליתיום-יון הן תחנות הכוח מאחורי אופניים חשמליים, המציעות צפיפות אנרגיה גבוהה, חיי מחזור ארוכים ומשקל קל יחסית לסוללות עופרת מסורתיות. חבילות אלה מורכבות בדרך כלל ממספר תאי ליתיום המסודרים בסדרה או במקביל, המספקים את המתח והקיבולת הדרושים כדי שהמנוע של האופניים יפעל ביעילות.
העיצוב של ערכת הסוללות חייב להבטיח תאימות למערכת הכוח של האופניים האלקטרוניים, למקסום מומנט, תאוצה וטווח. ליתיום ברזל פוספט (LiFePO4) וליתיום ניקל מנגן תחמוצת קובלט (NMC) הם הכימיה הנפוצה ביותר בשימוש בסוללות לאופניים חשמליים, כל אחת מהן מציעה יתרונות ספציפיים במונחים של יציבות, תוחלת חיים וצפיפות אנרגיה.

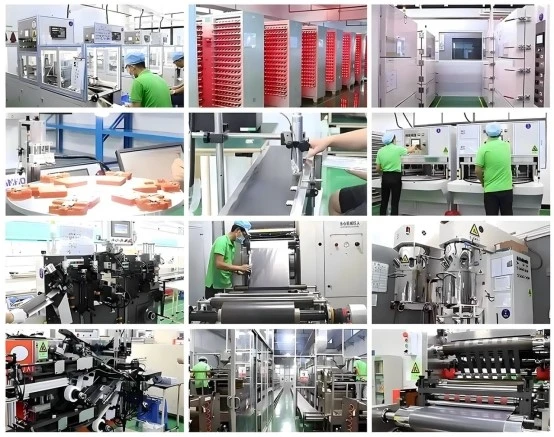

תהליך ייצור סוללת ליתיום-יון לאופניים חשמליים
תהליך הייצור של ערכת סוללות ליתיום-יון עבור אופניים חשמליים הוא מורכב, הכולל מספר שלבים מרכזיים כדי להבטיח ביצועים ובטיחות כאחד.
שלב 1: בחירת חומרי גלם והכנת תאים
תהליך הייצור מתחיל בבחירה קפדנית של תאי סוללה. סוללות ליתיום-יון לאופניים חשמליות משתמשות בדרך כלל בתאים גליליים (כמו 18650 או 21700), פריזמטיים או תאי פאוץ', כל אחד מהם נבחר על סמך היישום הרצוי. יצרנים מקור תאים מספקים בעלי מוניטין כדי להבטיח איכות ועקביות. לאחר מכן ממוינים התאים על סמך מאפייני מפתח, כגון מתח והתנגדות פנימית, כדי להבטיח אחידות וביצועים לאורך זמן.
שלב 2: הרכבת תא סוללה

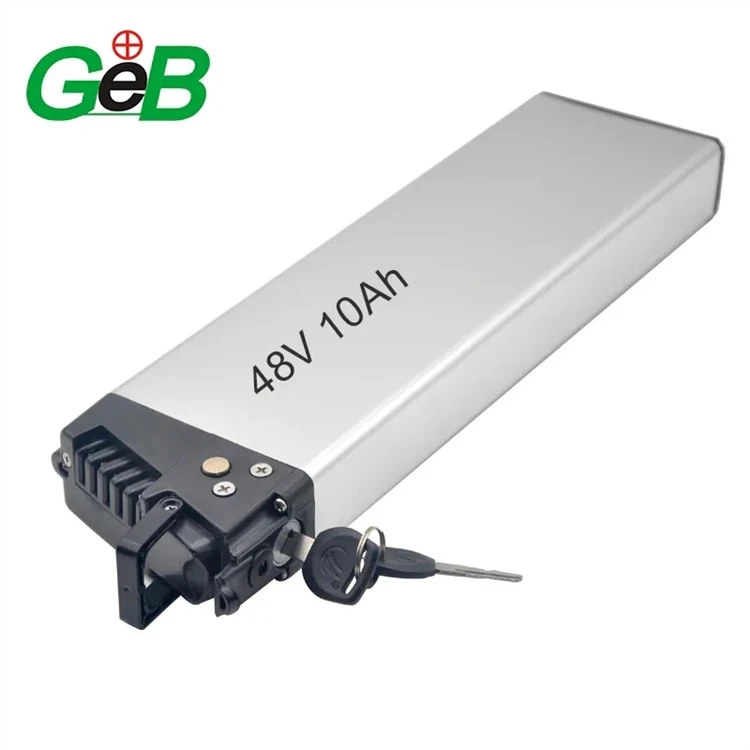

לאחר הכנת התאים, מתחיל תהליך ההרכבה. זה כולל חיבור התאים בסדרה או במקביל, בהתאם למתח הנדרש ולקיבולת של מערכת האופניים האלקטרוניים. לדוגמה, סוללת אופניים חשמליים 48V טיפוסית עשויה להשתמש בתאים 13-14 בסדרה (3.7V כל אחד), בעוד שחבילות סוללות גדולות יותר לאופניים חשמליים בעלי ביצועים גבוהים עשויים לדרוש תאים נוספים.
התאים מסודרים לתוך בית מגן, עשוי לרוב מפלסטיק ABS עמיד, המציע עמידות בפני פגיעות והגנה מפני קורוזיה. מארז זה נועד להגן על הסוללה מפני תנאים חיצוניים כמו מים, אבק וטמפרטורות קיצוניות.
שלב 3: שילוב של מערכת ניהול הסוללות (BMS)
מרכיב מכריע בחבילת הסוללות הוא מערכת ניהול הסוללות (BMS). ה-BMS מנטר את תקינות ערכת הסוללות על ידי ויסות מחזורי הטעינה והפריקה, הגנה על התאים מפני טעינת יתר, פריקת יתר וקצר חשמלי. ה-BMS גם מבטיח את הבטיחות הכוללת של הסוללה על ידי שמירה על ויסות תרמי ואיזון מתח על פני התאים.
במערכות אופניים חשמליות מתקדמות, משולבים פתרונות BMS חכמים מתקדמים עם פרוטוקולי תקשורת CANBUS או UART כדי לנטר את הביצועים בזמן אמת ולאפשר אבחון ואופטימיזציה במהלך השימוש.
שלב 4: תכונות בידוד ובטיחות
על ערכת הסוללות להיות מבודדת כראוי כדי למנוע קצרים ולהבטיח בטיחות במהלך הפעולה. חומרי בידוד תרמי מתווספים להגנה מפני יצירת חום, בעוד שחיווט ומחברים איכותיים משמשים כדי להבטיח חיבור מאובטח בין התאים למנוע.
העיצוב של החבילה כולל גם מאפייני בטיחות פנימיים, כגון נתיכים ושסתומי שחרור לחץ, כדי להגן מפני סיכונים כמו בריחת תרמית או נזק פיזי חיצוני.
שיקולי עיצוב של ערכת סוללות לאופניים חשמליים
בעת תכנון ערכת סוללות ליתיום-יון עבור אופניים חשמליים, יש לקחת בחשבון מספר גורמים מרכזיים:
דרישות מתח וקיבולת: השלב הראשון בתהליך התכנון הוא הבנת דרישות המתח והקיבולת של הדגם הספציפי של אופניים חשמליים. לדוגמה, ערכת סוללות 48V מספקת בדרך כלל את הכוח הדרוש לאופניים חשמליים בעלי ביצועים גבוהים יותר. הקיבולת, הנמדדת באמפר-שעה (Ah), קובעת כמה רחוק האופניים החשמליים יכולים לנסוע בטעינה בודדת, שהיא שיקול מכריע הן לנוסעים והן לרוכבי הפנאי.
גורם צורת סוללה: חבילות סוללות לאופניים חשמליות מגיעות בגורמי צורה שונים, כגון תאים גליליים, פריזמטיים או פאוץ'. לכל גורם צורה יש יתרונות ייחודיים. תאים גליליים הם עמידים וחסכוניים, בעוד שתאים מנסרים חסכוניים יותר במקום, ותאי פאוץ' הם קלים וגמישים, אידיאליים עבור עיצובים קומפקטיים או מותאמים אישית. גורם הצורה משפיע ישירות על העיצוב הכולל של ערכת הסוללות, כולל הגודל, הצורה והביצועים שלה.
ניהול טמפרטורה: סוללות ליתיום-יון רגישות לתנודות טמפרטורה, וחום או קור קיצוניים עלולים להשפיע באופן משמעותי על הביצועים ועל תוחלת החיים שלהן. עיצוב ערכת הסוללות חייב לכלול פתרונות ניהול תרמי יעילים כדי לשמור על טמפרטורת הפעלה אופטימלית, במיוחד באזורים בהם רווחים תנאי מזג אוויר קיצוניים. לוחות קירור או רפידות תרמיות משולבות לעתים קרובות כדי לנהל את פיזור החום.
עמידות והגנה: המעטפת החיצונית של ערכת הסוללות חייבת להיות עמידה ועמידה בפני פגיעות, רעידות וגורמים סביבתיים כמו מים ואבק. יצרנים רבים בוחרים בפלסטיק ABS בגלל האיזון בין העמידות, העלות וקלות הייצור שלו. בנוסף, מעגלי הגנה ונתיכים משולבים כדי למנוע זרם יתר, טעינת יתר וקצר חשמלי, מה שמשפר את הבטיחות הכוללת של סוללת האופניים החשמליים.
בקרת איכות ובדיקות
הבטחת האיכות והבטיחות של חבילות סוללות ליתיום-יון עבור אופניים חשמליים היא חיונית. אמצעי בקרת איכות קפדניים מיושמים בכל שלב בתהליך הייצור. אלה כוללים בדיקת מתח והתנגדות של התאים הבודדים, הבטחת אחידות בהרכבה, ואימות שמערכת ניהול הסוללות (BMS) פועלת כהלכה.
בדיקה סופית כוללת הערכת ביצועי החבילה בתנאים שונים, כולל מחזורי טעינה ופריקה, בדיקות תרמיות ובדיקת קיבולת. המטרה היא להבטיח שהסוללה עומדת בסטנדרטים הגבוהים ביותר לביצועים, אמינות ובטיחות.
מגמות בייצור סוללות לאופניים חשמליים
תעשיית הסוללות לאופניים חשמליים ממשיכה לחדש, עם התקדמות שמטרתה לשפר את צפיפות האנרגיה, להפחית משקל ולהגביר את הבטיחות. היצרנים בוחנים כימיה חדשה של סוללות, כגון ליתיום ברזל פוספט (LiFePO4), המציע יציבות תרמית מעולה וחיי מחזור ארוכים יותר. בנוסף, יצרנים מאמצים שיטות עבודה בר-קיימא, כולל מיחזור סוללות וטכניקות ייצור חסכוניות באנרגיה, כדי לצמצם את ההשפעה הסביבתית שלהם.
מגמה מרכזית נוספת היא פיתוח טכנולוגיות טעינה מהירה, המפחיתות משמעותית את הזמן שלוקח להטעין סוללה של אופניים חשמליים. ככל שהביקוש לאופניים חשמליים יגדל, החידושים הללו ימלאו תפקיד מכריע בשיפור חווית האופניים החשמליים הכוללת.
מַסְקָנָה
מארז סוללות הליתיום-יון הוא מרכיב קריטי בכל אופניים חשמליים, ותהליך העיצוב והייצור שלו חיוניים לאספקת מוצר בעל ביצועים גבוהים, אמין ובטוח. על ידי הבנת השלבים המרכזיים הכרוכים בייצור סוללות לאופניים חשמליים - החל ממיון והרכבת תאים ועד לשילוב של מערכות מתקדמות לניהול סוללות - היצרנים יכולים לייצר סוללות המניעות את הדור הבא של האופניים החשמליים. עם התקדמות מתמשכת בטכנולוגיית הסוללה, העתיד של אופניים חשמליים נראה מזהיר מאי פעם.
