כשמדובר בהרחבת מערכות חשמל עבור יישומים שונים, חיבור מספר סוללות 12-וולט הוא נוהג נפוץ. בין אם אתה מפעיל רכב פנאי, סירה או אפילו מערכת אנרגיה סולארית, ההבנה כיצד לחבר שתי סוללות 12-וולט במקביל או בסדרה יכולה לעזור לך להשיג את המתח או הקיבולת הרצויים. במדריך זה, נדריך אותך דרך היסודות כיצד לחבר שתי סוללות 12-וולט במקביל ובסדרה, ונדגיש את היתרונות והשיקולים של כל שיטה.
מה המשמעות של "חיבור סוללות במקביל ובסדרה"?
לפני שנצלול לתוך ה"איך לעשות", בואו נבהיר מה בעצם המשמעות של חיבור סוללות במקביל וסדרה:
חיבור סדרתי: שיטה זו מגבירה את המתח של בנק הסוללות שלך תוך שמירה על הקיבולת (AH) זהה. לדוגמה, שתי סוללות 12V המחוברות בסדרה יפיקו 24V אך ישמרו על אותו דירוג אמפר-שעה.
חיבור מקביל: שיטה זו מגדילה את הקיבולת (דירוג אמפר-שעה), אך המתח נשאר זהה. לכן, אם תחבר שתי סוללות 12V במקביל, עדיין יהיו לך 12V, אך הקיבולת הכוללת תוכפל, מה שמאפשר פעולה ארוכה יותר לפני צורך בטעינה מחדש.
כיצד לחבר שתי 12-סוללות וולט בסדרה
חיבור סדרתי הוא אידיאלי אם אתה צריך להגביר את המתח של המערכת שלך. הנה איך לחבר שתי סוללות 12-וולט בסדרה:
זהה את המסופים: לכל סוללת 12V יש מסוף חיובי (+) ושלילי (-).
חבר את הסוללות: השתמש בחוט מגשר כדי לחבר את המסוף החיובי של הסוללה הראשונה לקצה השלילי של הסוללה השנייה.
התצורה המתקבלת: כעת יהיה לך מתח משולב של 24V, כאשר המסוף החיובי של הסוללה הראשונה והמסוף השלילי של הסוללה השנייה נותרו לחיבור לעומס או למערכת החשמל שלך.
טיפ חשוב: ודא תמיד ששתי הסוללות זהות במתח ובקיבולת. ערבוב סוללות עם קיבולות או מתחים שונים עלול לגרום לבעיות טעינה ולהפחית את אורך החיים של בנק הסוללות שלך.
שיקולים מרכזיים עבור חיבורי סדרה:
דירוג אמפר-שעה (AH) נשאר זהה לסוללה בודדת, אבל אתה מכפיל את המתח.
ודא ששתי הסוללות הן מאותו יצרן, דגם וגיל כדי להבטיח ביצועים עקביים.
לעולם אל תחצו את המסוף החיובי והשלילי, מכיוון שהדבר עלול לגרום לקצר חשמלי, להוביל לנזק פוטנציאלי או לסיכונים בטיחותיים.
כיצד לחבר שתי 12-סוללות וולט במקביל

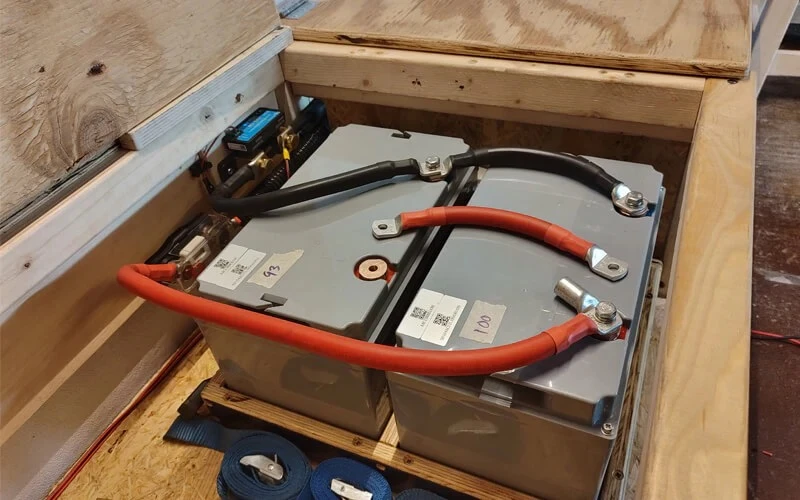

אם המטרה שלך היא להגדיל את הקיבולת של המערכת שלך מבלי לשנות את המתח, חיבורים מקבילים הם הדרך ללכת. הנה איך לחבר שתי סוללות 12V במקביל:
זהה את המסופים: כמו קודם, לכל סוללה יש מסוף חיובי (+) ושלילי (-).
חבר את החיבורים החיוביים: השתמש בחוט מגשר כדי לחבר את החיבורים החיוביים של שתי הסוללות.
חבר את החיבורים השליליים: באופן דומה, השתמש בחוט מגשר אחר כדי לחבר את החיבורים השליליים של שתי הסוללות.
התצורה המתקבלת: המערכת שלך תישאר ב-12V, אך דירוג האמפר-שעה הכולל (הקיבולת) יגדל. לדוגמה, אם לכל סוללה יש דירוג של 35AH, לבנק הסוללות שלך תהיה קיבולת כוללת של 70AH.
שיקולים מרכזיים עבור חיבורים מקבילים:
המתח נשאר זהה, אבל הקיבולת (AH) עולה.
השתמש תמיד בסוללות זהות במתח ובקיבולת כדי להבטיח טעינה ופריקה מאוזנת.
ייתכן שתצטרך להשתמש בכבלים גדולים יותר כדי להתמודד עם הזרם המוגבר אם אתה שואב כוח גבוה מהסוללות.
מומלץ להתחבר למסוף החיובי של הסוללה האחת והשלילית של הסוללה השנייה כדי לאזן את העומס והטעינה על פני שתי הסוללות.
טעויות נפוצות שיש להימנע מהן
למרות שחיווט שתי סוללות יחד עשוי להיראות פשוט, יש כמה טעויות שיכולות להשפיע על ביצועי המערכת שלך:
טעינה/פריקה לא אחידה: אם נעשה שימוש בסוללות בעלות קיבולות שונות, זו בעלת הקיבולת הנמוכה עלולה בסופו של דבר להיות מוגזמת, מה שיוביל לכשל בטרם עת.
חיווט שגוי: חציית החיבורים החיובי והשלילי עלולה לגרום לקצר חשמלי, וכתוצאה מכך לנזק לסוללות ולמערכת.
סוגי סוללות שונים: ערבוב של מותגים או סוגים שונים של סוללות (למשל, ג'ל לעומת AGM לעומת ליתיום) עלול לגרום למתח לא אחיד, שעלול להוביל לכשל במהלך טעינה או פריקה.
כבלים לא מתאימים: אם הכבלים שבהם נעשה שימוש דקים מדי עבור הזרם הנדרש, הם עלולים להתחמם יתר על המידה ולפגוע במערכת. השתמש תמיד בכבלים שדורגים כראוי למשיכה הנוכחית שלך.
תצורה מתקדמת: חיבור סדרתי מקביל
למי שצריך גם מתח וגם קיבולת מוגברים, התצורה המקבילה לסדרה היא הדרך ללכת. הגדרה זו כוללת חיווט סוללות בסדרה תחילה כדי להגביר את המתח ולאחר מכן חיבור של מספר סדרות במקביל כדי להגביר את הקיבולת.
שלב 1: חוט סוללות בסדרה: חבר שתי סוללות בסדרה כדי להשיג את המתח הרצוי (למשל, שתי סוללות 12V בסדרה ליצירת 24V).
שלב 2: חיבור מקביל: ברגע שיש לך ערכות מרובות המחוברות לסדרה, תוכל לחבר את הסטים הללו במקביל כדי להגדיל את הקיבולת הכוללת.
זה שימושי במיוחד כאשר אתה צריך מערכת מתח גבוה (לדוגמה, 24V או 48V) עם קיבולת גדולה יותר של אמפר-שעה עבור יישומים ארוכי טווח כמו מערכות סולאריות, רכבי פנאי או אופניים חשמליים.
מַסְקָנָה
בין אם אתה מחבר שתי סוללות 12V בסדרה כדי להגביר את המתח או במקביל כדי להגביר את הקיבולת, הבנת היסודות של חיווט הסוללה חיונית להבטחת ביצועים מיטביים. הקפדה על הנהלים הנכונים והימנעות מטעויות נפוצות יסייעו לך ליצור מערכת חשמל אמינה העונה על הצרכים הספציפיים שלך.
מדוע לבחור ב-GEB עבור פתרונות הסוללה שלך?

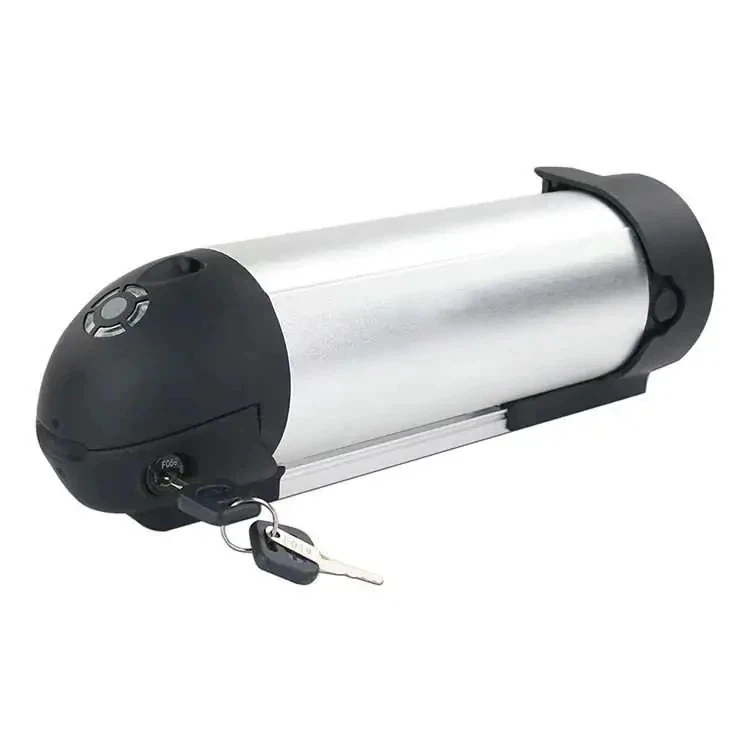

ב-GEB (General Electronics Technology Co., LTD), אנו מתמחים באספקת סוללות ליתיום-יון איכותיות לאופניים חשמליים, כולל הפופולרייםסוללת אופניים חשמליים 36V. הסוללות שלנו ידועות בצפיפות האנרגיה הגבוהה שלהן, עיצוב קל משקל וחיי מחזור ארוכים שלהן, מה שהופך אותן לאידיאליות עבור יישומים תובעניים.
